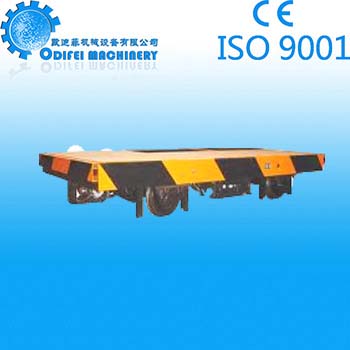

KP系列卷线式（卷缆式）电动平车

　　KP系列卷线式(卷缆式)电动平车
　　KP系列电动平车
　　该系列电动平车为电缆卷线型。在电动平车上设有磁力耦合式电缆卷线器，电缆的一端接在地面电源上，另一端接在平车上的卷线器上，当平车往返运行时，卷线器自动的将电缆卷起和放出。
　　KPT系列电动平车
　　KPT系列拖缆电动平车运行时靠平车所拖的电缆供电。电缆的一端接在地面电源上，另一端经电动平车的铁夹装置引入平车。该型电动平车的特点是台面高度较底，装卸重物容易，但运行距离不能太长，一般不能超过50m，过长容易缠绕电缆。
　　KPC系列电动平车
　　该系列型电动平车供电方式是：在轨道侧面开设地沟，地沟内安装安全滑触线，地沟上铺有单面用铰链固定于地板上的盖板。电动平车运行时通过安装在平车上的地沟翻板装置，将个盖板装置内有同安全滑触线电器联接的电缆。电动车上通过后盖板自动放回地面，能保证无轨车辆顺利通过。地沟翻板滑触线型电动平车不受运行距离的限制。
　　kp系列电动平车参数表

KP	KP-6	KP-10	KP-16	KP-25	KP-40	KP-63	KP-100
载重(t)	6	10	16	25	40	63	100
长(m)	3.8		4		4.8	5	6
宽(m)	2		2.2		2.4		2.5
高(mm)	550	580	620	670	790	830	900
离地间隙(mm)	55				70		70
运行速度(m/min)	30				25		20
车轮直径(mm)	400				550		700
轨距(mm)	1435 6t,10t为1435,762两种						1435
轴距(mm)	2000		2100		2700		3300
电机KP	YZ 2.2kw		YZ 3.5kw		YZ 5KW	YZ 7.5kw	YZ 7.5kw
电机KPD	JDYP 2.2KW		JDYP 3.5KW		JDYP 5KW	JDYP 7.5KW	JDYP 7.5KW
自重KP(kg)	2200	2400	3000	4000	5000	6500	9000
自重KPD(kg)	2600	2800	3300	4300	5300	7000	9500
外型尺寸(m)	3.9*2.03		4.1*2.23		5.2*2.43		6.2*2.53
最小曲率半径(m)	22				35		55
推荐钢轨	P24,38		P38		P43		P50

　　kp系列电动平车参数

型号	载重(t)	轨距 (mm) 轨内侧距	台面尺寸 ( 长×宽 )(mm)	高度 (mm)	速度(m/min)	电源电压(v)	电机功率(kw)	重量(t)	备注	荐用钢轨
KP-150-1	150	1435	8000 × 2800	1100	20	三相 380v	7.5 × 2	27.8	双主动	QU100
KP-200-1	200	1435	8200 × 2800	1250	20	三相 380v	11 × 2	33.9	双主动
KP-300-1	300	2700	8000 × 3800	1100	15	三相 380v	11 × 2	42	双起动
