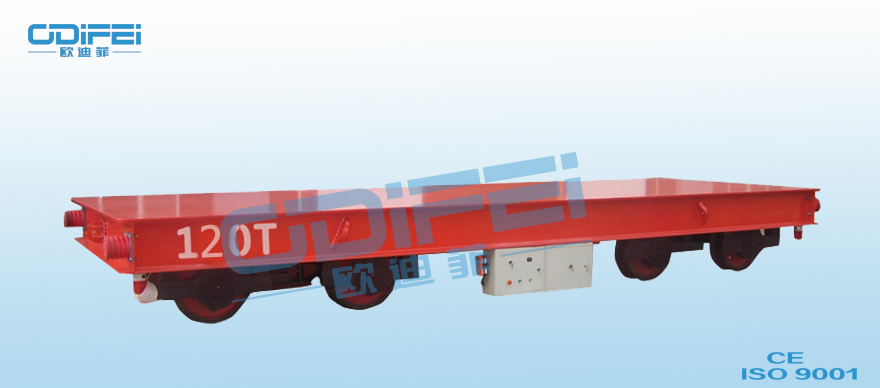

KP系列卷线式(卷缆式)电动平车
KP系列电动平车
该系列电动平车为电缆卷线型。在电动平车上设有磁力耦合式电缆卷线器，电缆的一端接在地面电源上，另一端接在平车上的卷线器上，当平车往返运行时，卷线器自动的将电缆卷起和放出。
KP系列拖缆电动平车运行时靠平车所拖的电缆供电。电缆的一端接在地面电源上，另一端经电动平车的铁夹装置引入平车。该型电动平车的特点是台面高度较底，装卸重物容易，但运行距离不能太长，一般不能超过50m，过长容易缠绕电缆。
KP系列低压轨道系列电动平车供电方式是：在轨道侧面开设地沟，地沟内安装安全滑触线，地沟上铺有单面用铰链固定于地板上的盖板。电动平车运行时通过安装在平车上的地沟翻板装置，将个盖板装置内有同安全滑触线电器联接的电缆。电动车上通过后盖板自动放回地面，能保证无轨车辆顺利通过。地沟翻板滑触线型电动平车不受运行距离的限制。
kp系列电动平车参数：
| KP | KP-6 | KP-10 | KP-16 | KP-25 | KP-40 | KP-63 | KP-100 |
| 载重(t) | 6 | 10 | 16 | 25 | 40 | 63 | 100 |
| 长(m) | 3.8 | 4 | 4.8 | 5 | 6 | ||
| 宽(m) | 2 | 2.2 | 2.4 | 2.5 | |||
| 高(mm) | 550 | 580 | 620 | 670 | 790 | 830 | 900 |
| 离地间隙(mm) | 55 | 70 | 70 | ||||
| 运行速度(m/min) | 30 | 25 | 20 | ||||
| 车轮直径(mm) | 400 | 550 | 700 | ||||
| 轨距(mm) | 1435 6t,10t为1435,762两种 | 1435 | |||||
| 轴距(mm) | 2000 | 2100 | 2700 | 3300 | |||
| 电机KP | YZ 2.2kw | YZ 3.5kw | YZ 5KW | YZ 7.5kw | YZ 7.5kw | ||
| 电机KPD |
JDYP 2.2KW |
JDYP 3.5KW |
JDYP 5KW |
JDYP 7.5KW |
JDYP 7.5KW |
||
| 自重KP(kg) | 2200 | 2400 | 3000 | 4000 | 5000 | 6500 | 9000 |
| 自重KPD(kg) | 2600 | 2800 | 3300 | 4300 | 5300 | 7000 | 9500 |
| 外型尺寸(m) | 3.9*2.03 | 4.1*2.23 | 5.2*2.43 | 6.2*2.53 | |||
| 最小曲率半径(m) | 22 | 35 | 55 | ||||
| 推荐钢轨 | P24,38 | P38 | P43 | P50 | |||
| 型号 | 载重(t) |
轨距 (mm) 轨内侧距 |
台面尺寸 ( 长×宽 )(mm) |
高度 (mm) |
速度(m/min) | 电源电压(v) | 电机功率(kw) | 重量(t) | 备注 | 荐用钢轨 |
| KP-150-1 | 150 | 1435 | 8000 × 2800 | 1100 | 20 |
三相 380v |
7.5 × 2 | 27.8 | 双主动 |
QU100 |
| KP-200-1 | 200 | 1435 | 8200 × 2800 | 1250 | 20 |
三相 380v |
11 × 2 | 33.9 | 双主动 | |
| KP-300-1 | 300 | 2700 | 8000 × 3800 | 1100 | 15 |
三相 380v |
11 × 2 | 42 | 双起动 |
