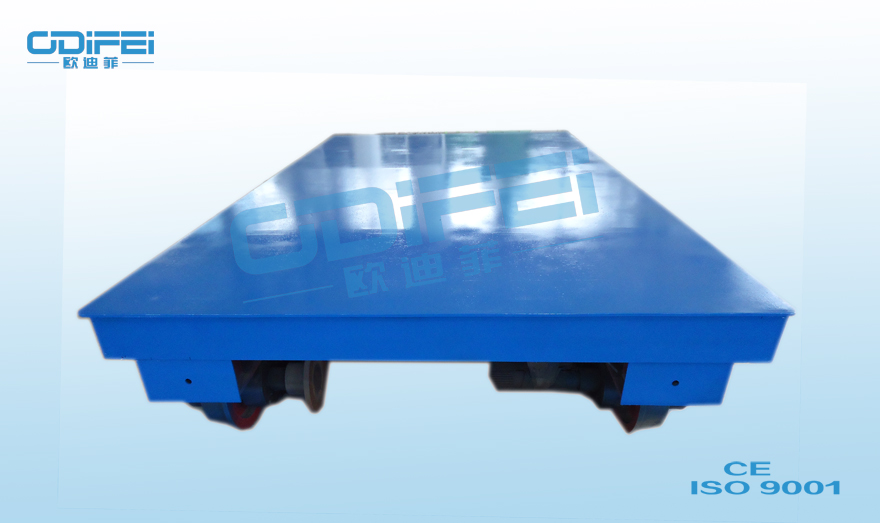

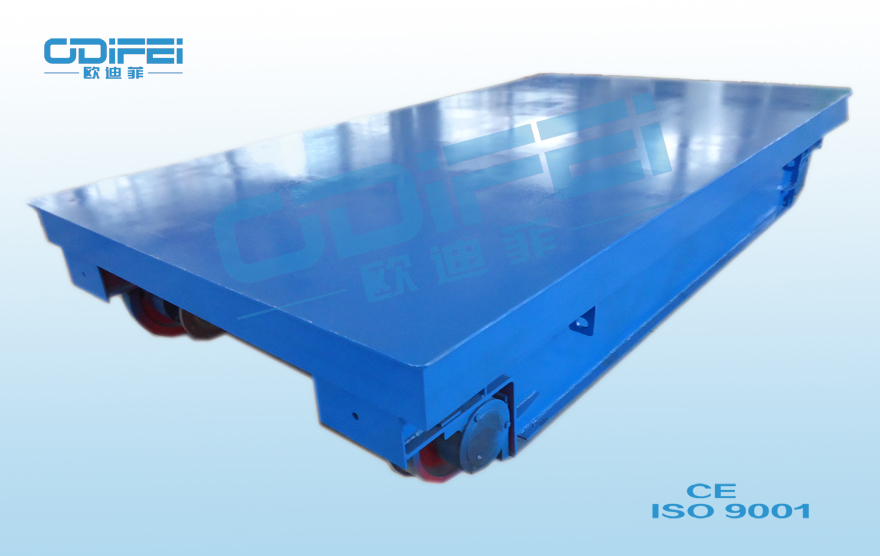

KPD系列电动平车是36V低压轨道供电式电动平板车,以轨道滑触线供电,地面降压变压器控制柜将三相380V降压到三相36V,经轨道滑触线馈送给平板车,经车载升压器升压为三相交流380V,为电动平车驱动器供电,使电动平车起动,由于不用电缆,因此在运行过程中安全可靠、不怕砸、不怕烫、不妨碍交叉运输,易实现遥控和自动化,给厂区布置带来很大的方便,但对轨道的要求比较高,因采用轨道导电,所以轨道必须做绝缘处理,超过一定距离时应增加铜牌补偿线,来补偿降压,运行距离比较长时还需要增加变压器个数。
型号 | KPD | KPD6 | KPD10 | KPD16 | KPD25 | KPD40 | KPD63 | KPD100 | KPD160 |
额定载重(t) | 6 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | |
台面尺寸(mm) | 长L | 3600 | 3600 | 4000 | 4500 | 5000 | 5600 | 6300 | 8000 |
宽B | 2000 | 2000 | 2200 | 2200 | 2500 | 2500 | 2800 | 2800 | |
高H | 550 | 550 | 580 | 650 | 700 | 850 | 900 | 1150 | |
运行速度m/min) | 30 | 30 | 30 | 30 | 25 | 25 | 20 | 20 | |
底部间隙(mm) | 50 | 50 | 50 | 60 | 60 | 60 | 60 | 60 | |
车轮直径(mm) | 400 | 400 | 400 | 500 | 500 | 600 | 600 | 600 | |
轨内侧距C(mm) | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | |
轴距A(mm) | 2000 | 2000 | 2200 | 2500 | 2800 | 3200 | 3600 | 4500 | |
电机型号/功率(Kw) | KPD |
JDYP-11-6 2.2 |
JDYP-12-6 3.5 |
JDYP-21-6 5 |
JDYP-22-6 7.5 |
JDYP-22-6 7.5×2 |
|||
电源供电方式 | KPD | 单相380V降压到36V经PDG-10S升压变压器升压至单相交流380V | PDG-20S | ||||||
参考重量(t) | KPD | 2.5 | 2.7 | 3.5 | 4.6 | 6.0 | 8.6 | 10.6 | 22.5 |
推荐钢轨型号 | P24 YB222-63 | P38 GB183-63 | P43 GB182-63 | P50 GB181-63 | |||||
车轮数量/轮压 | 4/2.2t | 4/3.3t | 4/5t | 4/7.5t | 4/11.5t | 4/18t | 4/27.5t | 8/22.8t | |
注:1) 其他轨距、台面尺寸、载重吨位可按用户要求定制; 2) 无线遥控装置可选; 3)进口无级调速电控; |
